离轴抛物面反射镜超声波清洗机VGT-1709FP

离轴抛物面反射镜超声波清洗机：技术分析与应用探讨

离轴抛物面反射镜作为一种精密光学元件，在激光技术、光谱测量、天文观测和空间通信等领域发挥着不可替代的作用。其特殊性在于它由母抛物面的一部分切割而成，能够在不引入球差的情况下将平行光束聚焦到焦点上，或将点光源发出的光转换为平行光束。然而，正是这种精密的光学特性，使得它对表面清洁度提出了极为苛刻的要求——任何微小的污垢都可能影响反射率、聚焦精度乃至整个光学系统的性能。超声波清洗机凭借其非接触、无损、高效的清洗能力，已成为离轴抛物面反射镜镀膜前、抛光后、切割中乃至日常维护环节不可或缺的工艺设备。

一、超声波清洗原理与非接触清洗优势：

超声波清洗机用于离轴抛物面反射镜清洗的核心原理，在于超声波在液体介质中产生的空化效应、加速度作用和直进流作用。当超声波发生器产生高频振动信号，通过换能器转化为机械振动并传入清洗液中时，液体介质中会形成无数微小的空化气泡。这些气泡在声压的周期性变化下不断膨胀和急剧闭合，瞬间产生局部高温高压和强烈冲击波，将附着在反射镜表面的油污、粉尘、胶印等污染物剥离、乳化并分散到清洗液中。

对于离轴抛物面反射镜而言，超声波清洗的最大优势在于其非接触性。传统的手工擦拭或机械刷洗方式容易在镜面留下划痕，尤其对于镀有金属膜层（如铝膜、银膜、金膜）的反射镜，膜层表面极为脆弱，轻微的摩擦就可能造成线状划伤或膜层脱落。超声波清洗则通过液体介质间接作用，避免了任何固体接触，从而最大程度保护了反射面的完整性和光洁度。此外，超声波的空化效应能够深入到离轴抛物面反射镜复杂的曲面结构和微小缝隙中，实现对表面和亚表面污染物的全面清除，这是其他清洗方式难以企及的。

二、超声波清洗设备的工程设计与配置要点：

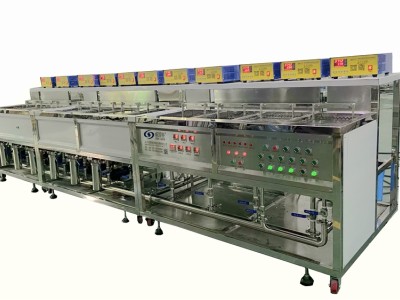

离轴抛物面反射镜的清洗不能简单套用普通光学元件的清洗方案，必须针对其基底材料、镀膜类型和精密加工特点进行专业化设计。目前市面上的专用机型，如VGT-1709FP型光学超声波清洗机，配备有多达17个功能槽，集成环保液处理系统、循环过滤系统、自动恒温系统、抛动系统、IPA漂洗系统及IPA烘干系统等。多槽式设计的意义在于实现“分步清洗、逐级漂洗、最终干燥”的闭环工艺，避免清洗液交叉污染造成二次附着。清洗流程通常涵盖环保液清洗、市水漂洗、纯水漂洗、IPA脱水及烘干等多个环节，每个槽位承担特定的清洗任务。

针对离轴抛物面反射镜的几何特征，设备设计还需考虑以下工程细节。第一，抛动系统的配置尤为关键。清洗过程中工件均匀上下运动，增加了镜面与液体的相对摩擦，使附着在曲面上的污垢更容易脱落，同时防止气泡在表面形成清洗死角。第二，槽体结构设计需保障清洗液的良好流动性，如每槽四面溢流口设计可确保表面漂浮污染物及时被排出。第三，过滤循环系统通过泵前过滤筛网与泵后精密过滤器的协同工作，持续去除清洗液中的悬浮颗粒，防止其重新附着于镜面。

在发生器方面，专业设备往往采用第四代超声波发生器，内设单片机定时控制系统，可根据不同产品需求灵活调整清洗时间，保证批次间的清洗一致性。发生器的稳定性直接关系到超声波有效转换率和空化效应强度，是设备质量的基石。
