一、产品概述

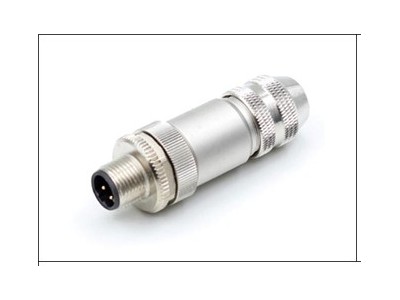

M12 针型直头防爆航插为本安 Ex ib IIC T6 标准圆形防爆连接器，采用 180° 直头针型公头结构，专为化工、锂电、煤矿、石油等易燃易爆危险区域设计，满足气体 1 区、2 区粉尘 22 区防爆使用要求，是防爆传感器、防爆仪表、本安控制柜信号传输专用连接配件。产品遵循 IEC61076 工业标准与国家防爆规范，一体密封防爆结构搭配 M12×1 标准锁紧螺纹，兼顾防爆安全、IP67 防水防尘与长期抗震耐用性能，替代进口防爆连接器，大幅降低设备配套采购成本，出厂附带完整防爆合格证书，设备投标、防爆验收均可直接使用。

二、核心防爆安全设计，危险工况零安全隐患

本安防爆结构认证整机取得 CNEX 防爆认证，防爆标志 Ex ib IIC T6 Gb，最高表面温度≤85℃，适配氢气、乙炔、甲醇等高危爆炸性气体环境；内部采用限流隔爆绝缘结构，杜绝插拔瞬间产生电火花引燃易燃易爆介质，从根源规避车间爆炸安全风险，符合石化、新能源锂电车间强制防爆设备配套标准。

金属隔爆壳体防爆结构外壳采用高精度 C3604 黄铜一体车削成型，表层加厚镀镍处理，导电导热均衡，具备优良隔爆、防静电性能；杜绝塑料外壳静电积聚起火隐患，长期接触切削液、酸碱蒸汽、潮湿水汽不会生锈腐蚀，盐雾测试 500 小时无氧化斑点，沿海化工厂区也可长期稳定使用。

多重密封防爆防水一体设计头部搭配双层 FPM 氟橡胶防爆密封圈，螺纹完全拧紧后形成密闭防爆腔体，防护等级稳定达到 IP67，粉尘、喷淋水、油污无法渗入腔体内部；直头一体化无缝注塑成型，无拼接缝隙，避免水汽侵入造成短路、漏电，室外防爆仪表、露天防爆控制柜均可全天候安装使用。

三、机械结构与材质优势，耐用性远超普通工业 M12 插头

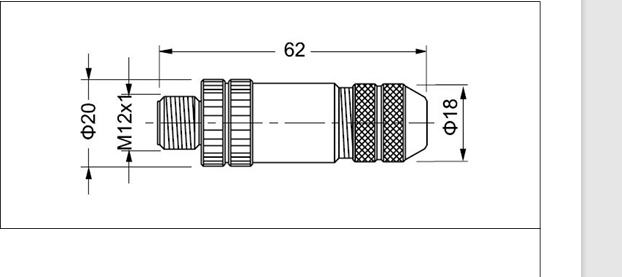

180° 直头紧凑针型结构

直型出线设计，占用设备安装空间更小，适配狭小防爆仪表腔体、传感器尾部内置安装；标准 M12×1 外螺纹锁紧结构，搭配防滑滚花螺母，人工徒手即可拧紧，设备高速震动、AGV 往复移动、机床持续振动工况下不易松脱，杜绝虚接、信号中断停机问题。

加厚镀金导电针芯，信号传输稳定

内部针型触点选用高弹性磷铜基材，表面加厚镀金处理，接触电阻≤5mΩ，导电损耗极低；插拔寿命可达 1000 次以上，长期反复插接不会出现镀层磨损、接触不良，保障 4-20mA 模拟量信号、总线数字信号无衰减、无杂波干扰。

耐高温防爆绝缘芯体

绝缘基座采用耐高温 PPS 阻燃绝缘材料，阻燃等级 V0，-40℃~+85℃宽温稳定工作，高温防爆车间、低温室外矿区不会出现软化、开裂、漏电；绝缘电阻≥1000MΩ，耐压 2500VAC，杜绝线路短路、漏电引发安全事故。

防错编码区分，避免误插短路

支持 A/B/D/X 多种编码可选，A 编码通用传感器、D 编码工业以太网、B 编码现场总线，不同信号接口编码区分，工人现场接线不会插错造成设备烧毁，降低现场施工故障概率。

四、完整电气规格，适配防爆设备信号与供电传输

1.芯数规格：3 针、4 针、5 针、8 针多规格可选，覆盖模拟信号、总线通讯、低压供电需求

2.额定参数：额定电压 250V，单芯额定电流 4A，适配本安回路低功耗仪表、传感器

3.屏蔽可选：金属壳体自带 360° 环形屏蔽层，可隔绝变频器、电机电磁干扰，适合防爆总线、高精度防爆检测仪器

4.适配线缆：可适配外径 4-8mm 防爆电缆、屏蔽信号线，支持现场焊接、螺钉压接两种接线工艺，安装灵活便捷

五、多规格选型与定制服务，一站式匹配防爆项目需求

标准现货款式：直头针型公头组装式、直头针型一体预铸线束款两大系列，常规 4 芯、5 芯现货充足，48 小时快速发货

可选定制项目：

① 线缆定制：防爆屏蔽线缆、耐油 PUR 线缆、耐高温特氟龙线缆，0.5m-20m 任意长度加工

② 结构定制：加长螺纹、加厚防爆壳体、定制接地端子、多编码特殊针芯排布

③ 配套配件：防爆锁紧螺母、防爆密封垫片、防护防尘帽成套配套出货

全套资质配套：CNEX 防爆证书、CE、RoHS、ISO9001 质量体系报告，随货提供电子版 + 纸质证书，方便客户设备验收、出口报关、项目投标。

六、全行业适配应用场景

广泛用于各类需要防爆认证的危险工业场景：

新能源锂电行业：锂电搅拌车间、电解液车间防爆温度 / 压力传感器、防爆工控模块连接

石油化工行业：反应釜防爆仪表、管道流量传感器、防爆控制柜本安线路对接

煤矿矿山行业：井下本安型传感器、瓦斯检测仪、矿用防爆分站信号连接

制药、面粉粉尘车间：粉尘 22 区防爆检测设备、除尘控制箱信号航插

危废处理、涂料、印刷行业：易燃易爆厂房防爆自动化设备配套连接器

相比普通非防爆 M12 插头，本品具备合规防爆资质、隔爆防静电壳体、多重防爆密封，无需额外加装防爆转接盒，简化设备结构，降低整机防爆设计成本，是防爆设备厂商、系统集成商标准化配套优选。

七、厂家配套售后保障

上海科迎法电气自有防爆连接器完整生产产线，从黄铜壳体车削、注塑成型、防爆密封装配、出厂防爆性能检测全流程自主管控，无中间商加价，大批量采购阶梯价优；

配备专业防爆电气工程师，免费提供防爆选型指导、本安回路布线方案；

所有产品出厂 100% 导通、防水、绝缘检测，质量问题包退换，长期合作客户可预留安全库存，优先排产交付，稳定配套各大防爆设备制造企业。

如有需要请联系上海科迎法电气科技有限公司
