塔筒一般而言，塔筒呈现锥形变径形状，底端直径约为3500mm。塔筒的上端直径通常在2700-3000mm之间，高度一般在60-90米之间，通常为分段生产，其直径、高度测量精度要求±1mm，面对直径如此之大的塔筒检测，一般的测径仪很难完成，大直径塔筒测径仪是如何兼顾尺寸与精度的？本文就来看一下。

为什么说超大直径测径仪难以兼顾量程与精度，在线测径仪的光学检测设备，扩束难，精度降低严重，成本大幅增加，并不符合商业价值，因此要想实现数米粗的直径检测，就需要另辟蹊径，目前蓝鹏测控有两种测量方式，都在保证超大测量范围的同时，还能保证精度，并且可随意调节测量范围。

1、间距可调双测头光电测量原理

JG01-SY系列 可调大量程单轴测径仪采用的是双镜筒测头测量。双镜筒测头是指由2套发射镜头和2套接收镜头组成的光电测量系统。

2套发射镜头分别发射出平行光射向2套接收镜头，通过接收镜头内的透镜使平行光束在光电转换元件上成像。当2束平行光内放入被测物时，在光电转换元件的像上就会出现虚拟的阴影，设其宽度分别为L1、L2。经过对光电转换元件发出的电信号的处理和计算可以得出L1、L2所对应的尺寸A1、A2，A1加A2再加上两个镜头之间的净间距B即可得出被测物的尺寸D。

JG01-SY900-A测径仪技术参数：

测量范围：60-900mm；

被测物直径：100-800mm；

测量精度：±0.08mm；

测量频率：500-2000Hz；

2、激光测量原理

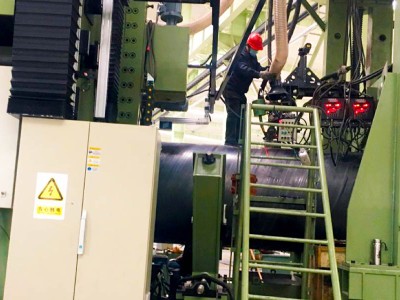

JE02Z-SY3300激光大量程测径仪利用两个二维激光测量传感器对射测量螺旋管圆周两侧，根据两个传感器的间距和传感器Z轴方向的测量数据最小值计算螺旋管直径。

上下布置2个二维激光测量传感器，下面传感器固定在支架上，上面激光安装在滑轨滑块上，由伺服电机驱动滑台模组实现量程的调整，调整完成后不需校准即可实现高精度测量。

JE02Z-SY3300测径仪技术参数：

测量范围：610-3048mm；

测量精度：±0.25mm；

测量频率：1000Hz；

结语

这两种类型的测径仪测量范围均可根据实际需要进行定制，均可满足风电塔筒的超大直径精度要求，使用方便，操作简单。
