一、产品概述

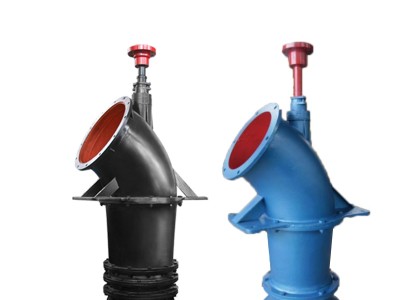

 ZLDB和HLDB型泵均系立式单基础长轴水泵具有流量大效率高汽蚀性能好等特点。可输送温度不超过60°C的清水或物理、化学性质类似于水的其它液体。ZLDB和HLDB型泵的泵体与电机直联安装在以个基础上，可将泵体从基础孔中吊出和吊人具有安装检修方便节省工程造价等显著优点可广泛应用于农田水利设施城市给排水跨流域调水热电站输送循环水船坞升降水位水产养殖盐场汲送池水及其它水利工程。其中HLDB型立式混流泵特别适合于水位变化较大。扬程要求高的场台使用。
二、结构说明
1、ZLDB和HLDB型泵均为立式单基础长轴结构叶轮结构为半调节在需要改变叶片角度时可以松开叶片紧图螺钉，拆除卡缝螺钉转动叶片使叶片上的刻度对准叶轮座上相应的角度刻线，然后拧紧螺钉并重新配作卡缝镇钉可达到改变运行状况的目的。 2、两种类型泵均采用单基础结构机泵直联分出水口在基础之上及出水口在基础之下两种结构型式。 3、ZLDB和HLDB型水泵一般由进水喇叭、叶轮部件、叶轮外壳、导叶体、中间接管、联轴部件、弯管、泵轴传动轴、传动装置以及中间轴承、护轴管、填料函部件、联轴器等组成。叶轮部件由叶片、叶轮座导水锥等零部件组成。中小型泵中叶轮与泵轴用平衡、螺母联接、大型泵的轮毂上端与主轴采用法兰联接。水泵导轴承为橡胶轴承采用清水润滑。泵轴设有轴护管，护管内充有洁净的压力水，以润滑橡胶轴承。水泵导轴承亦可根据用户需要采用复台材料自润滑轴承，泵轴没有轴护管，水泵启动时无需加润滑水，正常运转时用过流水润滑。泵轴的轴承档镀铬或镶焊不锈钢轴套，弯管出轴处装有填料密封。 4、ZLDB和HLDB型泵的轴向水推力由水泵承受水泵口径(350mm-1000mm)。立式电机装在水泵的电机度上通过弹性联轴器与传动轴联接。电机座内装有径向轴承推力轴承,推力轴承可承受水泵运行时产生的轴向力轴承装在轴承箱内.以油脂或稀油润滑，功率较大者轴承箱外有水冷却夹层，使用时通过清洁的冷却水冷却。配套功率较大采用立式同步电机的水泵,轴向水推力由电机的止推轴承承受,泵通过刚性联轴器由电机直接驱动。 5、从联轴器向下看,水泵顺时钟方向旋转。 6、泵的出水流道一般采用直管式出水,经扩散管后配接出水拍门。 7、该型泵的安装拆卸均在电机层楼板上完成，人无需进入泵房下面的水池。维修时无需排除进水池内的水。为防止冬季寒冷冻坏水泵部件可将水泵方便地吊出水池。由于泵为整体,整台泵传动轴与泵轴可保证同心安装时不需要校正泵轴和传动轴之同心度。
