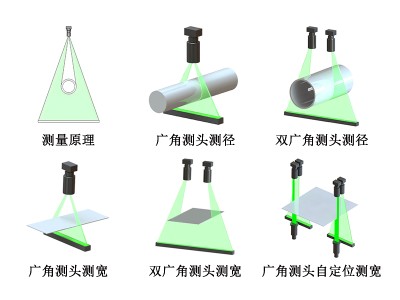

广角测头凭借大视野成像的优势，搭配灵活的组合形式，为多场景尺寸检测提供解决方案。下面就详解广角测头的五种典型应用，帮你快速匹配合适的检测方案。

一、广角测头测径：小尺寸物料的紧凑型检测方案

针对90mm以内的小尺寸外径检测场景，比如精密线材、细径棒材等物料的在线测量。

单广角测头通过广角镜头拓展成像视野，配合LED条形光源提供均匀照明，由CCD传感器捕捉被测物的边界阴影并成像，通过内置算法精准计算出外径尺寸。整套设备结构简单紧凑，可直接嵌入现有产线布局，无需大规模改造工位，就能实现连续、无损的在线检测。

二、双广角测头测径：大尺寸物料的宽范围检测方案

当被测物外径超出90mm，比如大口径管材、无缝钢管等大尺寸物料，单测头的视野无法完整覆盖，就需要采用双广角测头组合的测径方案。

根据产品规格的变动情况，双广角测头又分为两种工作模式：

•固定式双测头：两台测头间距固定，适用于生产品类单一、尺寸波动较小的产品，运行稳定性强，日常维护成本低，长期检测的一致性有保障。

•可调式双测头：搭配滑台模组，可根据生产需求动态调整两台测头的间距，一条产线就能兼容多种不同规格的产品。对于订单品类多、换型频繁的加工企业来说，这种模式能大幅减少设备更换成本，提升产线柔性。

这套方案可应用于冶金行业大棒材、无缝钢管等外径检测场景。

三、广角测头测宽：常规幅宽材料的基础测宽方案

对于幅宽在单测头视野范围内的板材、带材等片状物料，单台广角测头即可完成在线宽度检测。

依托广角镜头的大视野特性，设备可完整覆盖被测物料的横向幅宽，实时捕捉物料两侧的边缘位置，快速输出宽度数据。检测响应速度快，数据可同步对接产线控制系统，实现生产闭环管控，是常规幅宽物料基础检测的成熟方案，部署简单，上手快。

四、双广角测头测宽：宽幅材料的大范围测宽方案

针对宽幅钢板、大型卷材、宽幅无纺布等超出单测头视野的宽幅物料，双广角测头测宽方案能有效突破视野限制。

两台广角测头分别布置在物料两侧，各自采集对应侧的边缘图像，再通过系统算法整合两台设备的采集数据，精准计算出物料整体宽度，适配各类宽幅材料的连续在线检测。

五、广角测头自定位测宽：两种测头自适应测宽方案

在部分输送产线上，产品在运行过程中容易出现横向偏移、位置不固定的问题，普通测宽方案会因物料走位偏差产生测量误差。

广角测头自定位测宽方案，能够自动识别被测产品的实际位置，动态调整计算基准。即便产品在生产过程中出现左右偏移，设备也能精准锁定两侧边缘，同事平行光测头负责进行高精度的宽度尺寸检测，从而输出稳定准确的宽度数据。

总结

从几十毫米的精密线材到数米宽的钢板卷材，从固定规格的批量生产到多规格柔性生产，广角测头通过单台应用、双台组合、功能拓展的不同形式，能够覆盖绝大多数工业在线尺寸检测场景，兼具结构紧凑、适配灵活、精度稳定的特点。
