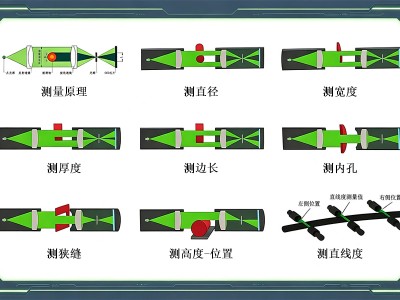

光电单测头能适配八种不同的检测场景，完成外径、宽度、厚度、内径、高度、直线度等多维度检测。

1、圆形截面外径测量

这是光电单测头最基础也最常用的应用形式，也就是行业常说的单测头测径场景。无论是高低速轧制线上的金属棒材、细金属丝、金属管材，还是电线电缆、胶管、胶棒、玻璃棒等圆形挤出制品，都可以用单测头完成外径的在线实时检测。

相比传统千分尺人工抽检，光电测径仪全程非接触扫描，不会划伤工件表面，也不受产线运行速度限制，每秒可采集数千组数据，尺寸出现微小波动都能及时捕捉，配合超差声光报警功能，能从源头减少不合格品流出。

2、矩形截面宽度测量

对于扁钢、铝扁条、塑料扁材、橡胶扁带、扁线等矩形截面工件，光电单测头可切换为单测头测宽模式，沿工件宽度方向布置测头，实时采集宽度尺寸数据。

这种模式尤其适合挤出、轧制产线的在线监控，一旦出现宽度超差、尺寸不均的问题，可及时反馈给产线调整工艺参数，不用等到整批产品下线再返工，大幅降低原材料损耗与返工成本。

3、矩形截面厚度测量

和宽度测量原理一致，将测头布置在工件厚度方向，即可实现单测头测厚功能，适用于板材、带材、扁型材的厚度在线检测。

对于宽度较窄的橡塑板材、窄带钢、胶条等，光电单测头的非接触检测方式既能保证测量精度，又不会对工件造成任何损伤，软质、硬质材料都能稳定运行。

4、方形截面边长测量

方钢、方形胶棒、方形绝缘型材等方形截面工件，同样可以用光电单测头检测边长尺寸。单测头可单独检测一个边长，也可搭配两组测头同时监测两个边的边长线下。

对于小规格方形型材，单测头的检测效率远高于人工卡尺测量，且数据可自动记录存储，方便后续质量追溯与工艺分析。

5、内孔直径测量

除了外部尺寸，光电单测头也能完成内孔直径的检测，比如模具孔、精密管件内径、环形工件的内圈尺寸等。

对于小规格内孔，传统测量工具操作繁琐、效率低，且容易受人为因素影响出现误差。光电测径仪通过光学投影的方式采集内孔轮廓，快速得出精准的直径数据，检测效率提升明显，适合批量工件的快速检测或产线在线抽检。

6、狭缝测量

精密机械、电子元器件中常见的狭缝、窄缝、间隙尺寸，也可以用光电单测头完成检测。

狭缝类工件通常尺寸小、精度要求高，人工测量难度大、重复性差，光电检测方式可以精准捕捉狭缝的宽度数据，稳定性好，重复测量精度高，能满足精密加工行业的高精度检测需求。

7、高度与位置测量

除了纯尺寸检测，光电单测头还可用于单测头测高场景，检测工件的高度、位置差、端面位置等参数。

比如产线上工件的高度定位、零部件的装配位置偏差等，都可以通过光电测头的光影变化得出精准数据，既可用于在线工位的定位检测，也可用于成品的尺寸校验，应用方式十分灵活。

8、在线直线度测量

长材圆形工件的直线度检测，也是光电单测头的典型应用之一。通过在产线沿线布置测头，采集工件不同位置的边缘数据，经过系统计算即可得出工件的直线度数值，实现长棒材、管材的在线直线度监测。

相比离线式直线度检测，在线检测不用停机、不用搬运工件，能实时反映产线加工状态，及时发现原材料弯曲度、直径等问题，保障成品合格率。

整体来看，光电单测头之所以能适配这么多应用场景，核心在于它基于光学投影的检测原理——只要被测工件的尺寸在测头视场范围内，不管是什么截面形状、什么材质，都能完成非接触式的尺寸采集。它既可以单独使用完成单维度检测，也可以多组组合实现多参数同步测量，安装方式灵活，高低速产线都能适配。
