1.产品简介

该设备应用高精度接触式传感器，对硬质板材类实现高精度的多点测量，操作方便、运行可靠、测量准确。配备工控机和蓝鹏软件系统，可对测量数据进行记录、统计、分析等

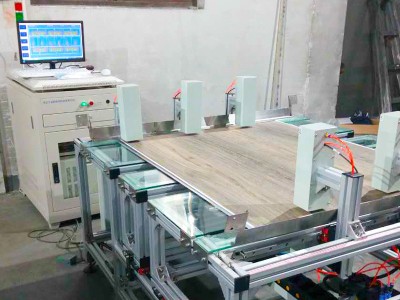

设备主体由固定支架、中间托架和活动支架三大部分组成，其中固定支架和活动支架上分别设置3对气缸型直线位移传感器，每对传感器可以测量1个测量点的厚度尺寸，测量点的位置均可根据板材长宽尺寸调整。传感器自带气缸，不测量时测量杆缩回传感器外壳，测量时通过电磁阀给气缸供气使测量杆伸出压紧板材进行测量。

2.设备组成

整套设备主要包括：接触式传感器（共6对）、传感器座、固定支架、中间托架、活动支架、钢化玻璃板、直线导轨、滑块、控制柜、工控机、显示器、报警器、打印机等

3.软件功能

显示器显示：产品规格、标准厚度、上下偏差、6个测量点的厚度值、6个测量点的厚度偏差值等。系统界面如图3所示。当测量数据处于设定的公差范围内时，测量值及偏差值的数据颜色为绿色；当测量数据小于设定的下偏差时，相应测量点的数据显示为黄色；当测量数据大于设定的上偏差时，相应点的测量数据显示为红色。

图3 测量系统主界面

产品参数设置，可设置产品规格及相应的厚度标准值及上下公差等。

系统参数设置功能，可以设置串口、传感器、系统的校零和校准、刷新频率等。

报警功能，当测量值超过设定的公差范围时，自动声光报警。报警为分级报警，测量值超过上限值时红灯闪烁同时声音报警；测量值低于下限值时绿灯或蓝灯闪烁同时声音报警。便于操作人员对不合格品进行分拣。另外，可设定几个点超差进行报警。

数据存储功能，每次测量均保存记录，记录结果保存为Excel连续表单，可分批打印。

校准功能：当测量误差过大时，放入标准量块后校准即可回复功能。

4.技术参数：

1、厚度测量范围（mm）：1-10 ；

2、测量精度（mm）：±0.02 ；

3、测量点数量：6个（位置可调）；

4、采样周期（ms）：1 ；

5、上方传感器压力（g）：210 ；

6、下方传感器压力（g）：150 ；

7、传感器正常使用寿命：＞800万次 ；

8、预计每张板测量用时（s）：≤8（不含取、放地板用时）；

9、外形尺寸 2150×1420×850mm。

5.适用范围：

设备主要用于裁剪后的PVC地板、钢板、铝板等厚度的多点精确测量。
