在工业生产中，外径尺寸的测量直接关系到产品的质量与生产线的稳定性。面对大口径钢管、管道的在线检测需求，光电双测头技术的出现，为这一难题提供了全新的解决方案。

什么是光电双测头？

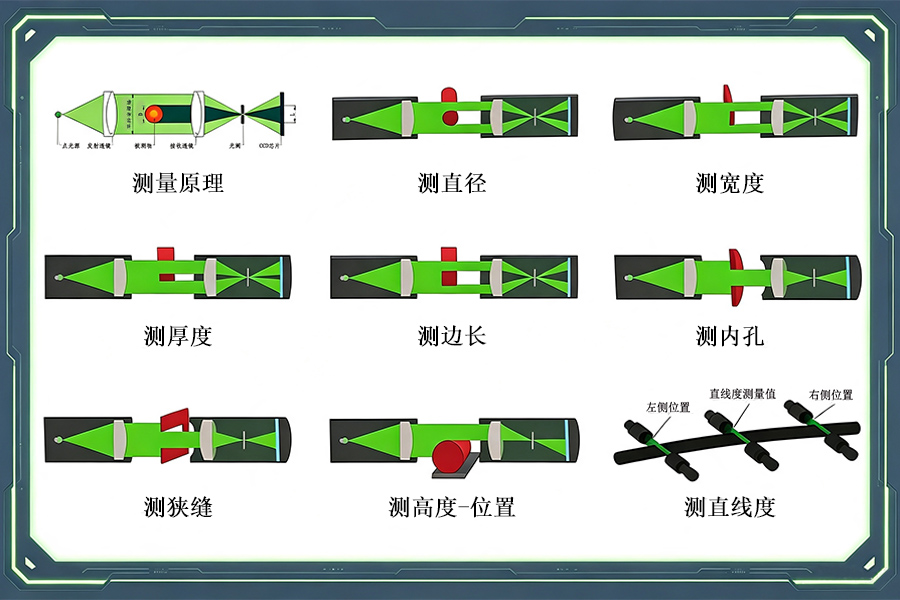

简单来说，双测头由两组测头构成，两组测头以净间距B平行设置。当被测物通过两束平行光视场时，会在两个接收镜头的CCD芯片上分别形成宽度为L1、L2的阴影。经过电路系统处理，可得出L1、L2对应的尺寸A1、A2，A1、A2再加上两组测头之间的净间距B，即可精确得出被测物的尺寸D。

这个原理可以用一个简单的公式概括：D=A1+B+A2。

为什么双测头比单测头更适合大直径检测？

传统的单测头光电测径仪受限于视场宽度和CCD芯片的分辨率，测量范围有限。如果被测物直径过大，超出了平行光视场的覆盖范围，单测头就无法完成测量，即使强行扩大范围，那会导致成本大幅上涨，不符合商用理念。

相较于单测头“单光路全覆盖”的设计思路，双测头采用“分区域采集+固定间距补偿”的方法，无需打造超大口径光学镜头，就能实现远超常规单测头的测量量程，从根源上降低了大量程检测设备的制造成本，这种方式的精度更高，测量范围也能达到更大。目前，采用双测头技术的光电测径仪测量范围可达3000mm以上。并且还能调整两组测头的净间距B来进一步扩大缩小测量范围，适合规格多，范围广的生产线。

适用场景与行业价值

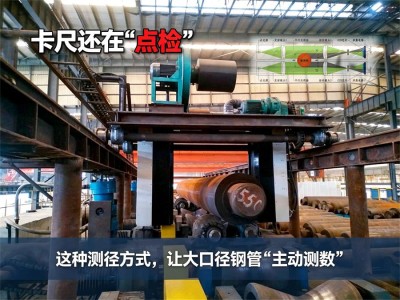

如今，光电双测头测径仪已经广泛应用在连续轧制棒材、无缝管材、皮尔格轧制无缝管材、直缝焊管、螺旋焊管等多个行业，既可以安装在生产线上做实时外径监测、超差声光报警，也能对接PLC控制系统实现闭环尺寸自动调节，帮助企业有效减少废品率、提升生产自动化水平。

总而言之，光电双测头的测量原理是光学检测技术贴合工业实际需求的创新应用，用巧妙的双光路拼接思路，破解了大量程与高精度难以兼顾的行业难题。
