科迎法M12 针防爆法兰插座产品详细说明
一、产品概述
科迎法 KYF12J 系列 M12 针式防爆法兰插座，是上海科迎法电气专为易燃易爆危险工况自主研发的本安型面板穿板连接器，拥有 CNEX 国家本安防爆认证，防爆等级 Ex ib IIC T6 Gb，适配化工、煤矿、锂电、油气等 0/1 区气体、22 区粉尘防爆区域，用于防爆传感器、变送器、本安仪表、防爆远程 IO 的弱电信号稳定连接，严格遵循 IEC61076-2-101 工业连接器标准与本安防爆规范。
二、核心防爆安全设计
本安防爆架构
壳体采用加厚黄铜镀镍一体成型，金属外壳全域导通，快速导出静电，避免静电火花引燃爆炸性介质；绝缘基座选用 UL94-V0 级 PPS 阻燃塑料，高温无熔融、不起燃，最高表面温度≤85℃，满足 T6 最高温度组别防爆要求，适配氢气等高危险 IIC 类气体环境。
全密封防爆防护
双层 FKM 氟橡胶阶梯密封垫圈，螺纹完全旋紧后达到 IP67 防尘防水，隔绝粉尘、水汽、切削液、弱酸碱渗入内部，杜绝介质堆积产生放电隐患；耐油、耐化学腐蚀，适配车间喷淋、潮湿井下环境。
防错插安全编码
标配 A 编码（传感器 IO 信号）、D 编码（Profinet 工业以太网总线）定位键槽，物理防呆，杜绝不同回路接头混用造成短路、电火花风险。
三、结构与安装选型

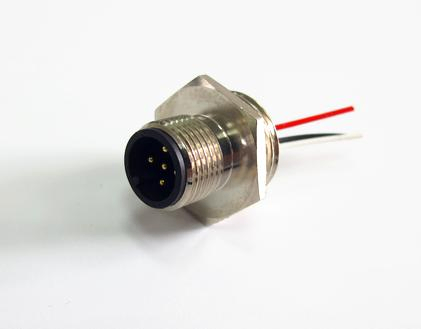

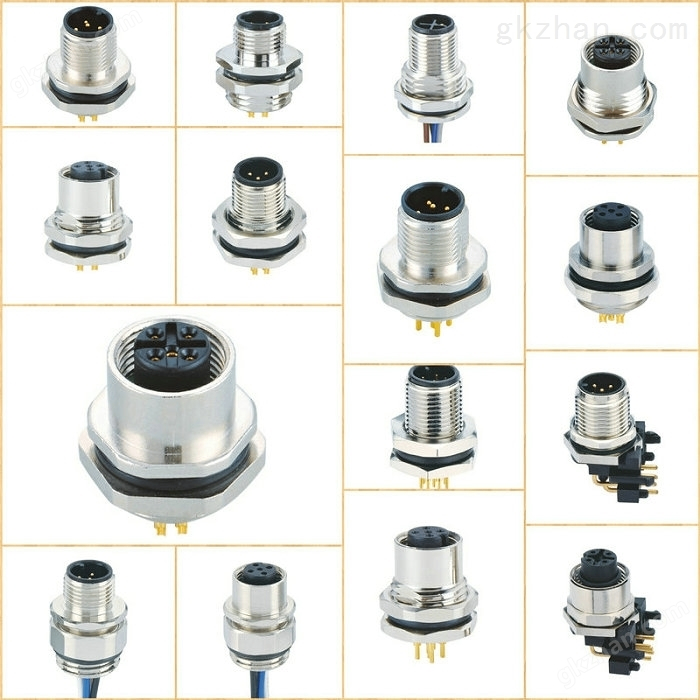

1. 法兰安装样式
六方法兰（F6）：四角固定，抗震动强，防爆控制柜、仪表壳体主流选用；
圆法兰（L）：超薄结构，开孔尺寸小，小型防爆传感器、紧凑箱体装配。
2. 两种接线结构
焊杯式：后端杯型接线，现场手工焊接线缆，适配批量非标布线；
PCB 直插焊针：后置镀金直插针，直接焊接防爆线路主板，免二次加工，适合设备批量集成。
3. 屏蔽可选配置
标准款 / 360° 全金属屏蔽款，屏蔽壳体全覆盖导通，大幅抑制变频器、伺服电机 EMI 电磁干扰，总线信号无杂波、无漂移。
4. 标准芯数规格
3 针、4 针（D 码 Profinet 主推）、5 针、8 针全覆盖，匹配单路信号、多路 IO、工业以太网通讯回路。
四、电气性能参数
连接螺纹：M12×1 标准公针螺纹
额定电压：本安回路 DC30V；常规信号 60V；4 芯总线 250V
额定电流：3/4/5 芯 4A；8 芯 2A
接触电阻：≤8mΩ；绝缘电阻≥100MΩ
冲击耐压：AC2500V 无击穿、无闪络
导电工艺：铍青铜冠簧针芯，加厚镀金层，抗氧化、插拔稳定
机械插拔寿命：≥1000 次，长期振动不松脱、接触无衰减
五、环境耐候性能
工作温度：-40℃ ~ +85℃，高低温循环无密封失效、绝缘开裂
耐盐雾：48 小时中性盐雾测试，金属壳体无锈蚀、镀层不脱落
抗振动：持续 8g 高频振动测试，适配风机、电机、井下长期震动设备
适配线缆：4–8mm 防爆屏蔽 PUR 线缆，拖链高柔线材兼容
六、全材质明细
外壳 / 锁紧螺母：黄铜镀镍，防静电、防爆防腐
绝缘基座：耐高温 PPS 阻燃工程塑料 UL94-V0
导电插针：铍青铜，表面加厚镀金
密封垫圈：FKM 氟橡胶，耐油、耐化学、抗老化
法兰固定片：黄铜镀镍，紧固不生锈
七、产品核心优势
合规防爆资质：持有 CNEX 本安防爆证书，Ex ib IIC T6，可用于 1 区气体、22 区粉尘高危场景，满足安监验收标准；
工业长期稳定：金属壳体 + 冠簧镀金针芯，抗震动、抗干扰，防爆产线连续多年无接触故障；
模块化多选型：法兰、接线方式、芯数、屏蔽均可按需选配，一站式匹配防爆传感器、总线仪表；
严苛防护耐用：IP67 双层密封，适应油污、粉尘、喷淋、井下潮湿恶劣工况；
原厂可定制：壳体可激光刻印 KYF 科迎法 LOGO 与生产批次，线缆长度、特殊芯数、弯角结构支持非标定制；
一站式配套：可匹配科迎法同系列 M12 防爆插头、预制防爆总线线束，整套防爆连接方案供货。
八、典型应用场景
化工行业：防爆压力 / 温度变送器、在线分析仪表、本安控制箱面板；
煤矿井下：瓦斯监测传感器、井下防爆采集模块、矿用本安 IO 设备；
锂电 / 粉体制造：粉尘防爆除尘监测、浆料设备振动、温度采集装置；
石油油气：场站防爆监测仪表、管线压力传感器信号接口；
智能制造防爆产线：Profinet 总线防爆远程 IO、防爆光电 / 接近开关。
九、安装使用注意事项
装配时螺纹锁紧力度控制 1.0–1.8N・m，力度过大会挤压密封圈，降低防爆防水性能；
仅适用于本安弱电回路（≤DC30V），不可接入大功率强电回路；
闲置法兰插座务必配套金属防尘保护盖，防止针芯氧化、粉尘堆积；
强电磁防爆车间、Profinet 总线通讯场景，优先选用 360° 全屏蔽型号；
建议每年复检密封与防爆壳体，必要时更换氟橡胶密封圈，维持防爆安全等级。
