科迎法M12孔防爆法兰插座 产品详细说明

一、产品概述

科迎法 KYF12K 系列 M12 孔式防爆法兰母座，是上海科迎法电气专为易燃易爆本安危险工况自主研发的面板穿板连接器，严格遵循 GB3836、IEC61076-2-101 工业连接器标准，持有 CNEX 国家本安防爆认证，防爆标志Ex ib IIC T6 Gb，适配 0/1 区爆炸性气体、22 区可燃粉尘高危环境，用于防爆变送器、瓦斯传感器、本安远程 IO、Profinet 防爆总线仪表的弱电信号对接，壳体可激光刻印 KYF 科迎法 LOGO 与生产批次，全流程品控可溯源。

二、核心本安防爆安全设计

防静电防爆壳体

整体加厚黄铜镀镍一体成型，金属外壳全域连续导通，快速释放静电，杜绝静电火花引燃氢气、乙炔等高危险 IIC 类介质；表面最高温度≤85℃，满足 T6 低温防爆组别要求，单故障工况下无点火风险，符合 Ex ib 本安规范。

V0 级阻燃绝缘基座

内部绝缘件采用耐高温 PPS 工程塑料，UL94-V0 阻燃等级，高温不熔融、无明火蔓延，隔离电路与金属外壳，防止漏电、短路产生高温热源。

双层 FKM 防爆密封结构

双重氟橡胶阶梯密封圈，螺纹完全旋紧后防护等级达 IP67，隔绝粉尘、水汽、切削液、弱酸碱渗入腔体，避免介质堆积形成放电隐患，耐油、耐化学腐蚀，适配井下、喷淋、潮湿化工车间长期使用。

物理防错插编码安全锁

标配 A 编码（常规传感器 IO 信号）、D 编码（Profinet 工业以太网总线）定位键槽，一码一用，物理阻隔不同回路接头混用，防止错插短路产生电火花，规避防爆安全隐患。

三、模块化结构与安装选型

1. 两种法兰安装样式

六方法兰 F6：四角螺丝固定，抗震动、抗冲击性能强，防爆控制柜、大型仪表壳体主流选用；

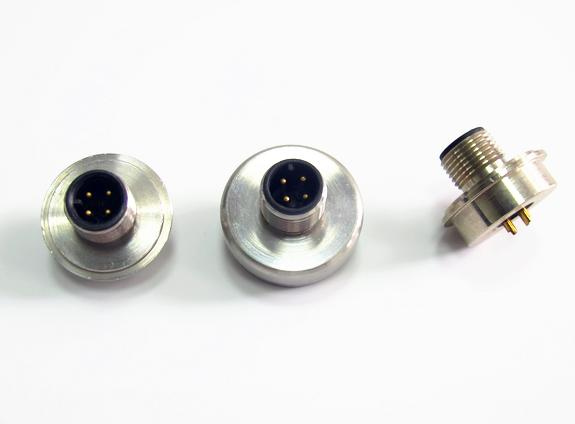

圆法兰 L：超薄小型结构，开孔尺寸更小，适配紧凑型防爆传感器、微型本安采集箱体。

2. 两类后端接线结构

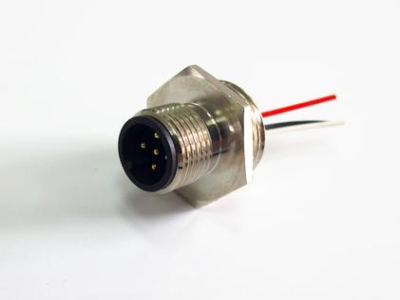

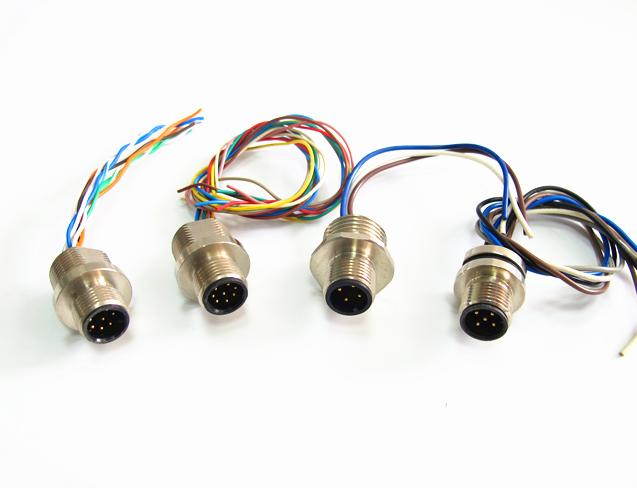

焊杯接线款：后端杯型焊盘，现场手工焊接线缆，适合非标布线、小批量设备装配；

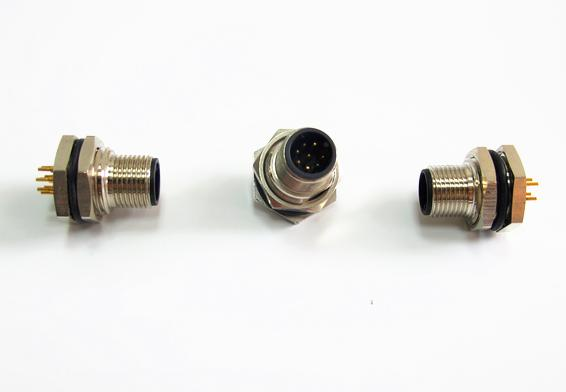

PCB 直插焊针款：后置镀金直插针，直接焊接防爆线路主板，无需二次焊线，批量设备集成效率更高。

3. 屏蔽配置可选

标准无屏蔽款、360° 全金属环形屏蔽款；屏蔽壳体全覆盖导通，大幅抑制变频器、伺服电机 EMI 电磁干扰，总线信号无杂波、无漂移，Profinet 防爆通讯优先选用屏蔽型号。

4. 标准芯数规格全覆盖

2 孔、3 孔、4 孔（D 码 Profinet 主推）、5 孔、8 孔，适配单路模拟信号、多路开关量、工业以太网通讯多种回路需求。

四、完整电气性能参数

连接螺纹：M12×1 标准工业螺纹

编码类型：A 编码、D 编码

额定电压：本安弱电回路 DC30V；4 芯总线回路 250V；3/5 芯信号 60V

额定电流：3/4/5 芯 4A；8 芯 2A

接触电阻：≤8mΩ；绝缘电阻≥100MΩ

工频冲击耐压：AC2500V 无击穿、无闪络

导电插孔：铍青铜冠簧结构，加厚镀金层，抗氧化、插拔接触稳定

机械插拔寿命：≥1000 次，长期高频振动无接触衰减

五、机械与环境耐候性能

防护等级：IP67（完全旋紧密封状态）

抗振动测试：8g 持续高频振动，风机、电机长期震动工况连接不松动

工作温度区间：-40℃ ~ +85℃，高低温循环无密封开裂、绝缘失效

耐盐雾性能：48 小时中性盐雾测试，黄铜镀镍壳体无锈蚀、镀层不脱落

适配线缆外径：4～8mm 防爆屏蔽 PUR 电缆，兼容拖链高柔线材

耐受介质：机油、切削液、粉尘、水雾、弱酸碱化工腐蚀环境

六、产品材质明细

法兰、外壳、锁紧螺母：加厚黄铜镀镍，防静电、防爆防腐

绝缘基座：耐高温阻燃 PPS 工程塑料 UL94-V0

导电冠簧插孔：铍青铜，表面加厚镀金

密封垫圈：FKM 氟橡胶，耐油、耐老化、耐化学腐蚀

定位防呆键：一体注塑成型，永久不脱落

七、产品核心竞争优势

合规防爆资质齐全：CNEX 本安防爆证、CE、RoHS 三重认证，可通过安监防爆验收，适用于氢气等高危险 IIC 气体环境；

工业长期稳定耐用：金属防爆壳体 + 镀金冠簧插孔，抗振、抗干扰，防爆产线连续多年零接触故障；

模块化灵活选型：法兰样式、接线方式、芯数、屏蔽功能自由搭配，一站式匹配各类防爆仪表、传感器；

严苛全密封防护：IP67 双层氟橡胶密封，适配油污、粉尘、井下潮湿等恶劣工况；

原厂非标定制能力：壳体激光刻印品牌 LOGO、生产批次；线缆长度、特殊芯数、弯角结构均可按需定制；

整套防爆配套供货：可匹配科迎法同系列 M12 防爆公插头、预制防爆屏蔽总线线束，提供完整本安防爆连接解决方案。

八、典型行业应用场景

化工行业：防爆压力 / 温度变送器、在线分析仪表、本安防爆控制箱面板接口；

煤矿井下：瓦斯监测传感器、井下本安采集模块、矿用防爆 IO 设备；

锂电 / 粉体制造：粉尘防爆除尘监测、浆料设备温度 / 振动采集装置；

石油油气场站：管线防爆监测仪表、可燃气体传感器信号接口；

防爆自动化产线：Profinet 总线防爆远程 IO、防爆光电 / 接近开关通讯端口。

九、安装与防爆使用规范

螺纹锁紧扭矩控制 1.0–1.8N・m，力度过大挤压密封圈会降低 IP67 防护与防爆性能；

仅限DC30V 以内本安弱电回路使用，严禁接入大功率强电回路；

闲置法兰插座必须配套原厂金属防尘保护盖，防止插孔氧化、粉尘堆积产生隐患；

变频器密集、Profinet 总线防爆场景，强制选用 360° 全金属屏蔽款；

建议每年检修密封垫圈与防爆壳体，老化密封圈及时更换，维持防爆安全等级。
