科迎法M12针防爆法兰带线插座产品详细说明
一、产品概述
科迎法 KYF12J-PB-L 系列M12 针式本安防爆法兰带线插座，为上海科迎法电气自主研发一体式预制线束面板连接器，拥有 CNEX 本安防爆认证，防爆标志 Ex ib IIC T6 Gb，适配 0/1 区爆炸性气体、22 区可燃粉尘高危工况，专为防爆变送器、瓦斯传感器、Profinet 防爆远程 IO、本安监测仪表配套使用。

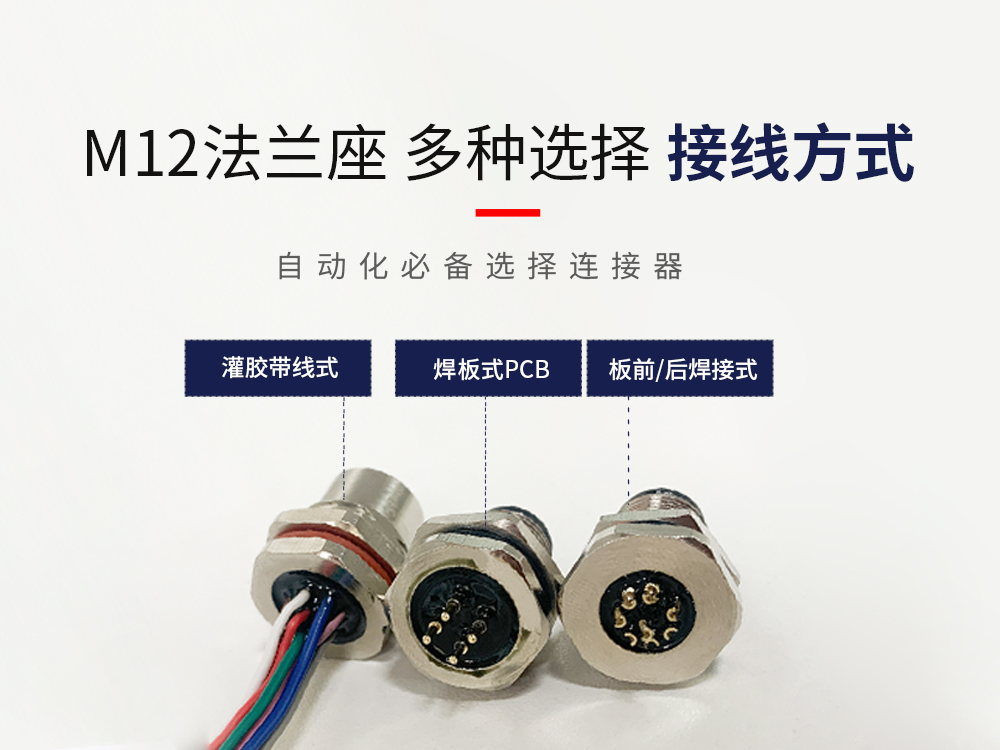

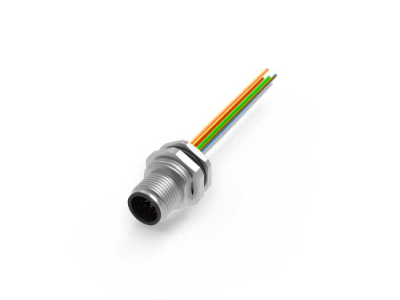

产品前端为 M12 针式公座、法兰穿板固定，尾部工厂一体化灌胶成型防爆屏蔽线缆，出厂完成标准化焊线、导通、防爆密封全检测，现场无需焊接，大幅降低防爆现场接线失误与安全隐患；壳体支持激光刻印 KYF 科迎法 LOGO 与生产批次，全流程品质可溯源，符合 GB3836、IEC61076-2-101 工业连接器标准。
二、核心本安防爆安全设计
防静电防爆金属壳体
整体加厚黄铜镀镍一体成型，金属外壳全域连续导通，快速释放静电，杜绝静电火花引燃氢气、乙炔等高危险 IIC 类介质；表面最高温度≤85℃，满足 T6 低温防爆组别，单故障工况无点火风险，符合 Ex ib 本安规范。
UL94-V0 阻燃绝缘基座
内部绝缘件采用耐高温 PPS 工程塑料，高温不熔融、无明火蔓延，隔离导电针芯与金属外壳，防止漏电、短路产生高温热源，适配长期连续运行防爆设备。
双重 FKM 氟橡胶防爆密封
面板法兰配主密封圈 + 线缆根部一体灌胶双重密封，螺纹完全旋紧后整体防护等级 IP67，隔绝粉尘、水汽、切削液、弱酸碱渗入腔体；线缆根部加厚灌胶，抗拉防弯折，杜绝介质从出线口堆积形成放电隐患，耐油、耐化学腐蚀，适配井下、喷淋、潮湿化工车间长期使用。

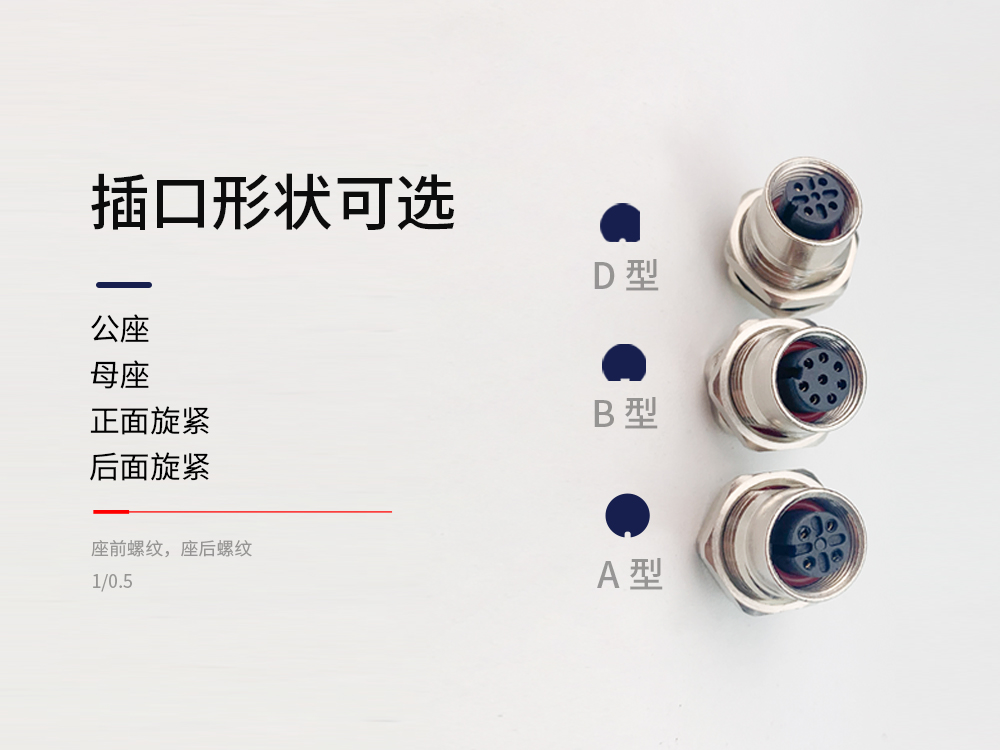

物理防错插编码安全锁
标配 A 编码（常规传感器 IO 模拟 / 开关信号）、D 编码（Profinet 工业以太网总线）定位键槽，一码一用，物理阻隔不同回路接头混用，防止错插短路产生电火花，规避防爆安全隐患。

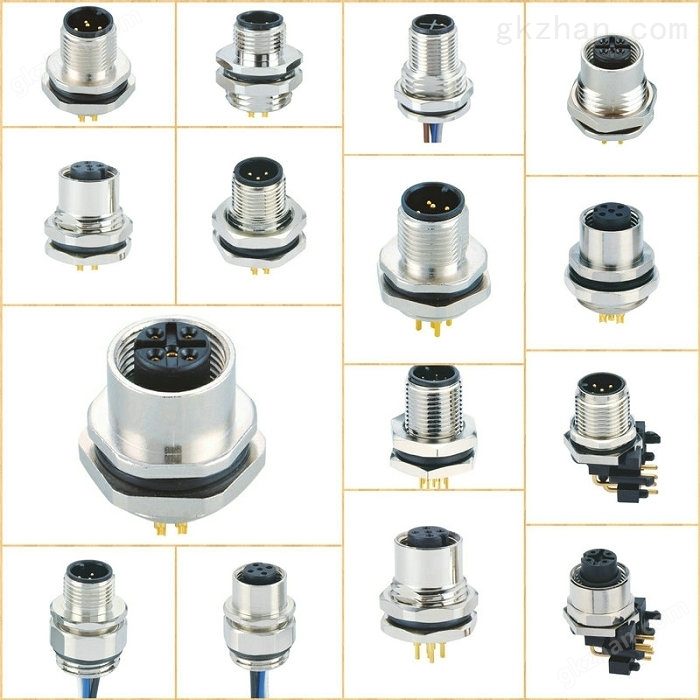

三、模块化结构与选型规格
1. 两种法兰安装样式
六方法兰 F6：四角螺丝锁紧固定，抗震动、抗冲击性能强，防爆控制柜、大型防爆仪表壳体主流选用；
圆法兰 L：超薄小型结构，开孔尺寸更小，适配紧凑型防爆传感器、微型本安采集箱体。

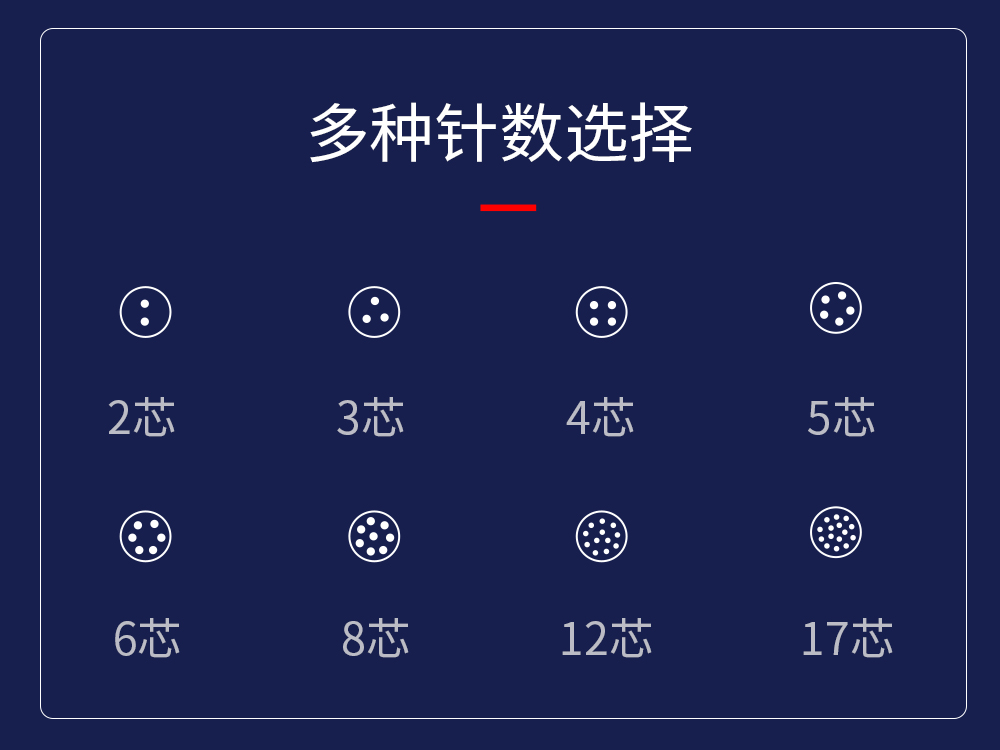

2. 针芯规格全覆盖
2 针、3 针、4 针（D 码 Profinet 主推）、5 针、8 针，适配单路模拟信号、多路开关量、工业以太网通讯多种回路需求。
3. 屏蔽配置可选
标准无屏蔽款、360° 全金属环形屏蔽款；金属壳体与线缆屏蔽层全域导通，大幅抑制变频器、伺服电机 EMI 电磁干扰，总线信号无杂波、无漂移，Profinet 防爆通讯场景强制推荐屏蔽型号。
4. 防爆预制线缆规格
线缆材质：阻燃耐油 PUR 防爆屏蔽线缆，Profinet 专用紫色 CAT5e 总线线缆可选；
线缆外径：4～8mm，兼容拖链高柔线材；
线缆长度：0.5m～20m 可按需定制；
出线工艺：尾部一体化灌胶密封，防拉扯、防折弯、防水汽渗透。
四、完整电气性能参数

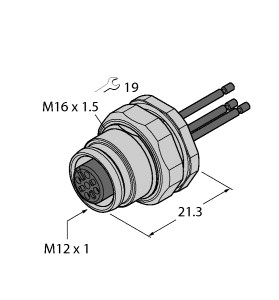

连接螺纹：M12×1 标准工业公针螺纹
编码类型：A 编码、D 编码
额定电压：本安弱电回路 DC30V；4 芯总线回路 250V；3/5 芯信号 60V
额定电流：3/4/5 芯 4A；8 芯 2A
接触电阻：≤8mΩ；绝缘电阻≥100MΩ
工频冲击耐压：AC2500V 无击穿、无闪络
导电插针：铍青铜冠簧结构，加厚镀金层，抗氧化、插拔接触稳定
机械插拔寿命：≥1000 次，长期 8g 高频振动无接触衰减
五、机械与环境耐候性能
防护等级：IP67（法兰锁紧、线缆完整密封状态）
抗振动测试：8g 持续高频振动，风机、电机、井下长期震动工况连接不松动
工作温度区间：-40℃ ~ +85℃，高低温循环无密封开裂、绝缘失效
耐盐雾性能：48 小时中性盐雾测试，黄铜镀镍壳体无锈蚀、镀层不脱落
耐受介质：机油、切削液、粉尘、水雾、弱酸碱化工腐蚀环境
六、全套材质明细
法兰、外壳、锁紧螺母：加厚黄铜镀镍，防静电、防爆防腐
绝缘基座：耐高温阻燃 PPS 工程塑料 UL94-V0
导电冠簧插针：铍青铜，表面加厚镀金
密封垫圈、灌胶：FKM 氟橡胶，耐油、耐老化、耐化学腐蚀
线缆外皮：阻燃防爆 PUR，屏蔽款内置金属编织屏蔽网
七、产品核心竞争优势
完整防爆资质：持有 CNEX 本安防爆证、CE、RoHS 三重认证，可通过安监防爆验收，适配氢气等高危险 IIC 气体环境；
工厂预制一体化线束：出厂标准化焊线、密封、导通检测，现场仅需穿板固定，无需剥线焊接，杜绝人为接线短路、密封失效等防爆隐患，大幅缩短设备装配工期；
双重密封长效耐用：法兰密封圈 + 线缆尾部灌胶双层防护，油污、粉尘、井下潮湿恶劣工况长期稳定；
模块化灵活选配：法兰样式、针芯数、编码、屏蔽、线缆长度自由搭配，一站式匹配各类防爆仪表、传感器、总线设备；
原厂非标定制能力：壳体激光刻印品牌 LOGO、生产批次；特殊线缆长度、弯角出线、高柔拖链线缆均可按需定制；
整套防爆配套供货：可匹配科迎法同系列 M12 防爆母插头，提供完整本安防爆信号连接解决方案。
八、典型行业应用场景
化工行业：防爆压力 / 温度变送器、在线分析仪表、本安防爆控制箱面板信号接口；
煤矿井下：瓦斯监测传感器、井下本安采集模块、矿用防爆 IO 设备；
锂电 / 粉体制造：粉尘防爆除尘监测、浆料设备温度 / 振动采集装置；
石油油气场站：管线防爆监测仪表、可燃气体传感器成套信号线束；
防爆自动化产线：Profinet 总线防爆远程 IO、防爆光电 / 接近开关通讯端口。
九、防爆安装与使用规范
法兰锁紧螺纹扭矩控制 1.0–1.8N・m，力度过大会挤压密封圈，降低 IP67 防护与防爆安全性能；
仅限DC30V 以内本安弱电回路使用，严禁接入大功率强电回路，破坏本安防爆参数；
闲置法兰插座必须配套原厂金属防尘保护盖，防止镀金针芯氧化、粉尘堆积产生放电隐患；
变频器密集、Profinet 总线防爆场景，必须选用 360° 全金属屏蔽款，规避电磁干扰导致通讯中断；
每年定期检修法兰密封圈与线缆根部灌胶处，出现老化、开裂及时更换，维持防爆与防水防护等级；
线缆布线避免硬折、尖锐摩擦，防止屏蔽层破损降低抗干扰能力。
