科迎法 M12 针型弯头防爆航插 产品详细说明

一、产品概述

本款为上海科迎法电气生产的 90° 侧向出线本安防爆 M12 针式航插，防爆等级 Ex ib IIC T6 Gb，符合 GB3836.4、IEC61076-2-101 标准，持有 CNEX、CE、RoHS 多项认证，适配 0/1 区爆炸性气体、22 区可燃粉尘工业环境，用于防爆传感器、变送器、现场总线设备信号连接。

产品分为现场自接线分体款、一体式预制线缆款，覆盖 3/4/5/8 芯规格，区分 A 编码传感器、D 编码工业以太网两种防呆结构，搭配常规、360° 全域金属屏蔽两种壳体方案，适配狭小柜体、设备侧面紧凑布线场景，降低线缆弯折损耗。

二、防爆安全结构设计

防静电金属壳体

外壳、锁紧螺母采用加厚黄铜镀镍一体成型，壳体完整连续导电，可平稳导出设备运行产生的静电，减少静电火花产生概率；壳体表面温度不超过 85℃，适配本安防爆工况要求。

V0 级阻燃绝缘基座

内部绝缘件选用 PPS 阻燃材质，高温环境不易软化变形，隔绝镀金触点与金属外壳，规避线路短路引发的发热问题，支持设备长时间连续运行。

双层 FKM 氟橡胶密封组件

对接螺纹、尾部锁头双重密封结构，装配锁紧到位后防护等级达到 IP67，可阻隔现场粉尘、水雾、切削液、弱酸碱液体进入腔体，适配潮湿多尘生产环境。

A/D 编码物理防呆卡槽

两种编码定位槽结构互不通用，避免装配时错插造成线路短路，减少防爆场景线路故障隐患，分别匹配模拟量传感器、Profinet 工业总线两类设备。

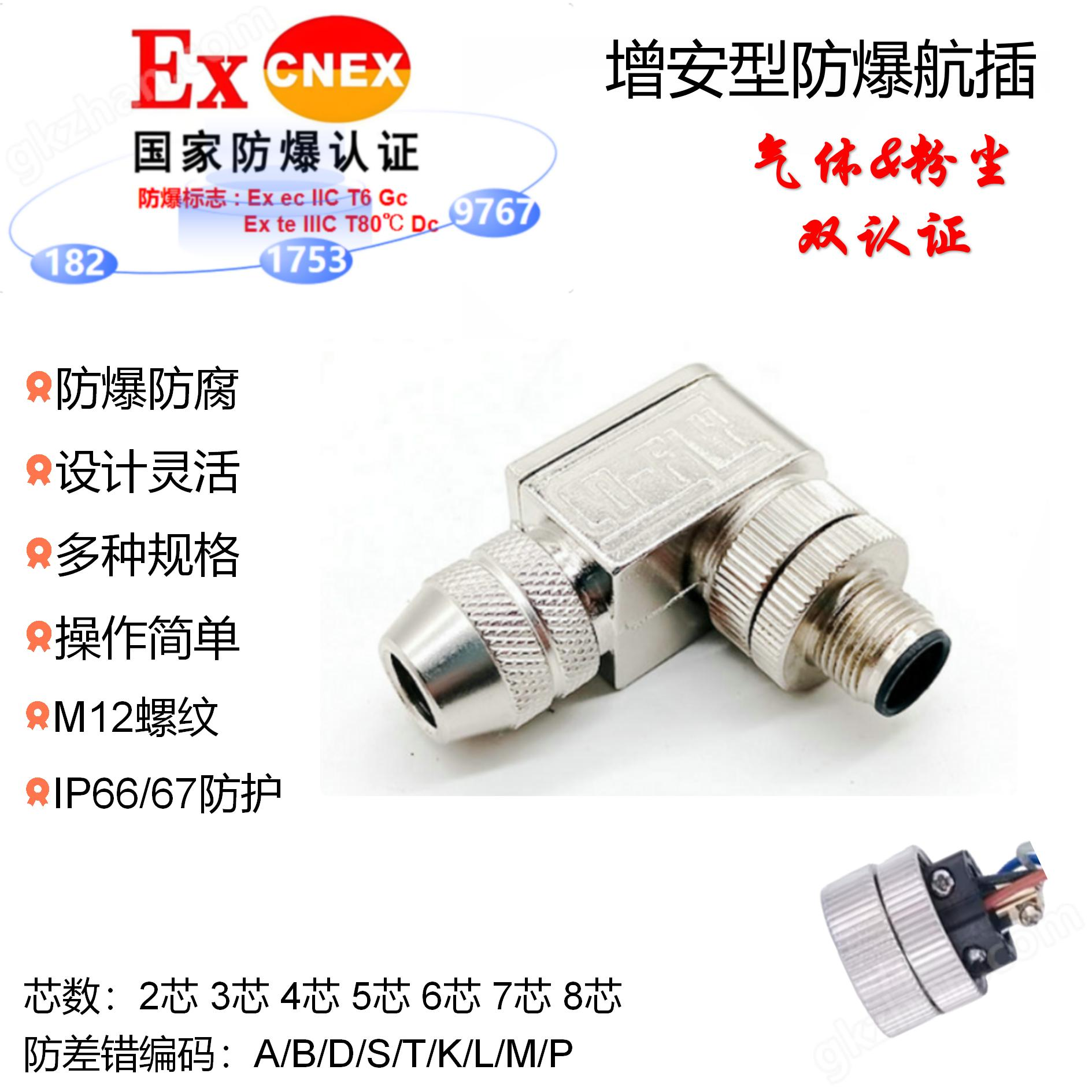

三、90° 弯头结构实用优势

侧向出线适配狭小空间

直角弯型出线设计，适合设备侧壁、低矮仪表、紧凑型防爆控制柜布线，线缆横向排布，减少长线硬性折弯、外皮开裂问题，延长线缆使用周期。

双规格尾部锁头适配线缆

标配 PG7、PG9 两种出线锁尾，适配外径 4–6mm、6–8mm 两类屏蔽线缆，兼容普通黑色本安屏蔽线、紫色 Profinet 专用总线。

两种接线方案灵活选型

分体自接线款：螺丝压紧式接线，无需焊接，现场按需搭配对应线缆，适配批量设备预装；

一体式灌胶带线款：出厂完成焊接、导通、密封检测，线缆根部一体灌胶带应力缓冲，现场直接装配，减少现场密封、接线工序带来的工况隐患。

四、电气性能说明

电压适配：本安回路 DC30V，工业总线回路 AC250V，通用信号回路 60V；

载流能力：3/4/5 芯触点单芯 4A，8 芯触点单芯 2A；

导电稳定性：铍青铜触点表层加厚镀金，接触电阻≤8mΩ，抗氧化、信号传输波动小；整机绝缘电阻≥100MΩ，工频 AC2500V 耐压无击穿闪络；

屏蔽方案可选：常规款满足普通传感信号传输；360° 全域金属屏蔽款实现壳体与线缆屏蔽层完整连通，削弱变频器、大功率电机带来的电磁干扰，多用于总线数据传输场景。

五、机械与环境耐受性能

锁紧扭矩标准 0.7–1.2N・m，规范力度装配可保护密封件完整；

机械插拔循环不少于 1000 次，反复拆装后触点接触稳定；

抗振动性能通过 8g 持续高频振动测试，井下、化工震动设备使用不易松动；

工作温度区间 - 40℃~+85℃，高低温交替工况绝缘、密封性能稳定；

48 小时中性盐雾测试无锈蚀、镀层脱落，油气、化工腐蚀环境耐用性良好；

污染等级 3 级，适配油污、粉尘较多的工业生产车间。

六、整机材质明细

外壳、锁紧螺母：加厚黄铜镀镍；

内部绝缘基座：PPS UL94-V0 阻燃塑料；

密封垫圈、尾部胶圈：FKM 氟橡胶；

尾部锁帽：阻燃 PA66；

导电触点：铍青铜加厚镀金；

预制线缆外皮：耐磨屏蔽 PUR 材质。

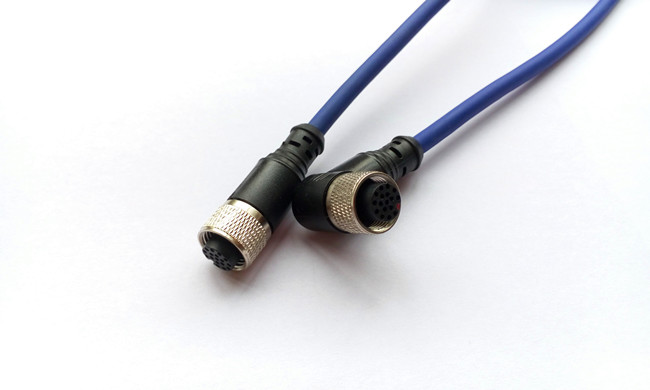

七、一体式带线选配说明

线缆品类：黑色本安屏蔽线缆、紫色 Profinet 工业总线线缆；

可定制长度：0.5m、1m、5m、10m、20m，支持按设备需求调整；

工艺特点：线缆根部加厚弹性灌胶缓冲层，抗拉、抗弯折，狭小管路布线不易损伤内部屏蔽层。

八、适用行业场景

化工防爆车间：压力、温度防爆变送器、在线分析仪表信号连接；

煤矿井下：本安控制箱、瓦斯、一氧化碳检测传感器布线；

锂电粉体制造：除尘监测、浆料设备温振采集模块接口；

油气场站：可燃气体防爆采集箱体总线连接；

防爆自动化产线：Profinet 远程 IO、防爆光电开关配套接头。

九、装配与使用注意事项

锁紧螺母控制在 0.7–1.2N・m 区间，力度过大会挤压密封胶圈，降低密封防护效果；

仅适配 DC30V 以内本安弱电回路，不可接入强电线路；

闲置未对接接口，需搭配原厂金属防尘保护盖，避免触点积尘氧化；

变频设备集中、总线数据传输场景，建议选用 360° 全域屏蔽款式；

布线过程避免线缆直角硬折、与设备尖锐边角摩擦，防止屏蔽层破损；

定期检查尾部灌胶位置、密封垫圈，出现开裂、老化及时更换，维持防爆与防水防护性能。

十、产品配套与定制服务

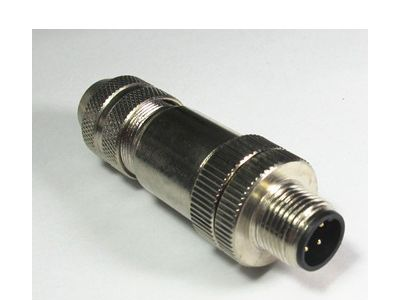

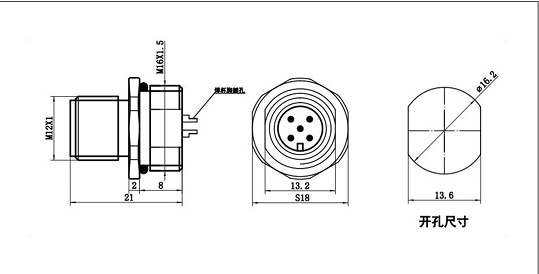

成套配套：可搭配同系列 M12 防爆直头、防爆法兰插座、T/Y 型防爆三通使用，搭建完整防爆总线布线系统；

定制支持：支持壳体表面标识刻印、线缆长度调整、屏蔽规格按需调整；

交付说明：常规规格备有现货，批量订单可快速排产，产品可替代同类进口防爆连接器，适配各类国产、进口防爆自动化设备。
