科迎法 M12 孔型弯头防爆航插 产品详细说明

一、产品简介

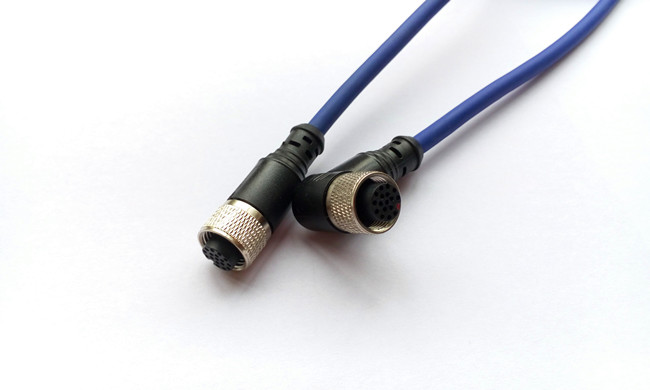

本产品为科迎法 M12 孔型 90° 弯头本安防爆航空插头，L 型侧向出线结构，专为设备侧壁狭小安装空间设计，规避线缆长期弯折疲劳破损。产品具备 Ex ib IIC T6 本安防爆资质，适用于存在易燃易爆气体、粉尘的危险作业区域，用于本安传感器、变送器、总线仪表弱电信号传输。

采用免焊接螺丝压接接线方式，现场布线、设备检修无需焊接工具，操作简单；搭载 A、B、D 多编码防呆结构，区分通用传感、PROFIBUS 总线、工业以太网线路，避免错插损坏设备。可与同品牌防爆法兰插座、防爆分线盒配套使用，搭建完整防爆工业布线系统。

二、主流型号

KYF12K4WT-EX（4 芯通用）、KYF12K5WT-B-EX（5 芯 B 编码总线款）、KYF12K8WT-EX（8 芯多信号款）

标识释义：K = 孔型母头，WT=90° 弯头，EX = 防爆，B=PROFIBUS 总线编码

三、产品材质构成

防爆外壳：加厚黄铜一体成型，多层镀镍处理，防静电、抗冲击、耐盐雾酸碱腐蚀，满足防爆壳体强度标准；

绝缘基座：UL94-V0 阻燃 PPS 耐高温材质，绝缘性能稳定，高低温环境不软化、不变形；

导电插孔：H62 高纯黄铜镀金，接触阻抗低，抗氧化耐插拔，保障信号传输稳定无衰减；

密封组件：氟橡胶多重密封圈，螺纹锁紧后贴合紧密，阻隔水汽、粉尘、切削液渗入；

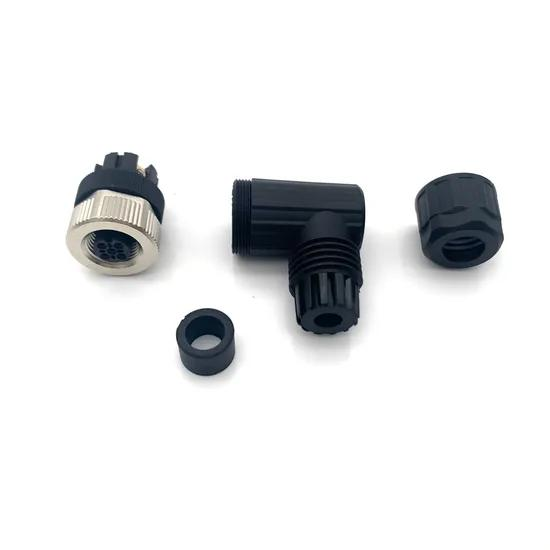

锁线尾帽：金属滚花锁紧结构，适配 4mm-8mm 外径线缆，设备持续震动不易松线脱线；

屏蔽款内置 360° 环形金属屏蔽环，削弱电机、变频器产生的电磁干扰。

四、核心技术参数

防爆等级：Ex ib IIC T6 Gb 本安防爆，适配氢气、乙炔等高危险气体环境；

防护等级：IP67 防尘防水，插合状态可抵御短时浸水、油污侵入；

额定电气：4 芯 / 5 芯额定电流 4A，8 芯额定电流 2A；适用 30V-250V 交直流弱电回路；

工作温度：-40℃~+85℃，室内外高低温产线均可长期稳定使用；

电气安全：绝缘电阻≥1000MΩ，耐压 2500V 无击穿漏电。

五、产品核心优势

90° 弯头侧向出线：适配设备侧壁紧凑安装位置，减少线缆折弯损耗，降低线路断线故障；

本安防爆结构：工作回路不易产生电火花，符合危险区域安全生产规范；

全金属防爆壳体：耐腐蚀抗撞击，化工、矿山等恶劣工况使用寿命更长；

免焊压接接线：简化现场施工流程，后期设备拆装检修省时省力；

屏蔽款式可选：有效隔绝外部电磁干扰，总线通讯无乱码、无信号中断；

多重密封防护，防水防尘耐油污，机床、户外、潮湿防爆设备均可适配。

六、定制服务

可按需定制芯数、编码类型、屏蔽 / 非屏蔽结构；

外壳支持丝印客户专属品牌标识；

可加工预制带线成品航插，按需定制屏蔽信号线长度；

可成套供应全系列防爆连接器、总线分配器等配套配件。

七、包装标准

单品独立防静电 PE 袋封装，附带产品合格证与防爆使用说明；批量装箱内置干燥剂防潮，外层加厚瓦楞纸箱防护，防震防磕碰，长途运输不易出现壳体氧化、配件损坏问题。

八、适用场景

化工防爆变送器、煤矿井下本安传感器、油气开采检测设备、锂电粉尘防爆车间、制药防爆仪表、户外防爆工控设备、PROFIBUS/CANopen 工业总线信号传输线路。
